　　绝缘故障是一种常见的光伏系统故障，故障发生时会造成系统漏电，存在人身触电的安全隐患。根据“NB/T32004-2018标准第6.7.1 方阵绝缘阻抗检测”规定：

　　截图来源于“NB/T32004-2018标准条款”

　　绝缘故障的检测原理

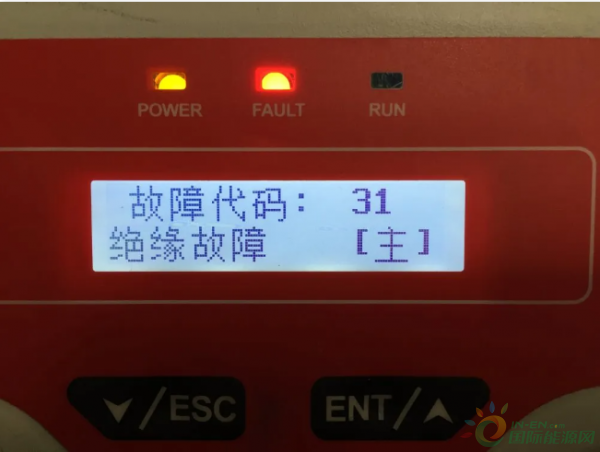

　　逆变器在工作时，通过检测直流侧PV+和PV-对地电压，计算出PV+和PV-对地电阻，若任意一侧的阻值达不到逆变器的设定值，根据安规要求，逆变器必须停止发电，并报警显示“绝缘故障”。

　　绝缘故障的主要原因

　　1、直流线缆破损

　　2、直流连接器浸水

　　3、光伏组件破损或老化

　　4、光伏系统没有可靠接地

　　5、天气因素

　　解决方法

　　1、如果故障主要在阴雨天或空气湿度很大的清晨出现，且频次不高，而在天气转晴或湿度下降后逆变器可恢复正常工作，这种属于正常现象，因为雨天湿度大会影响绝缘阻抗。

　　2、确认光伏系统的组件是否正确可靠接地（每块组件接地孔连接，再由支架可靠接地）。

　　3、用排除法，逐一排查每一路组串：每次保留一路组串开机并网，如并网的组串报故障，则需要排查报错组串的直流线缆是否破损、直流连接器是否浸水等。

　　4、也可以使用摇表或绝缘电阻测试仪等专业仪器逐串测量，在接入逆变器前，测量组串的对地绝缘阻抗，可减少后期的运维工作量。

　　绝缘电阻测试仪

　　摇表

　　案例

　　广州从化某项目一台15kW逆变器频繁报绝缘故障，共有三路组串，用排除法逐一排查发现当PV2-1组串接入并网时会报故障，通过仔细的检查发现，是屋顶组件的连接线缆被组件压块的紧固螺丝压破了绝缘层所致，更换直流线缆后恢复正常。

光伏系统常见故障排查之绝缘故障
