建筑采光和光伏发电完美“牵手”，为冬奥增添绿色名片

北京2022年冬奥会的脚步越来越近，新落成的冬奥相关场馆及配套设施也陆续揭开神秘面纱，其中，位于延庆赛区的山地新闻中心看起来尤其“特别”。

近日，山地新闻中心建筑光伏一体化应用项目安装完成，为冬奥设施添上了吸引人的成排“黑色”天窗，TA们能采光、会发电，不仅美观，而且为建筑领域减少碳排放提供了参考。

山地新闻中心建筑光伏一体化应用项目

“黑色”天窗究竟是什么？

项目还有哪些新亮点？

发改君这就带大家一起去看看

走进会发电的新闻中心

山地新闻中心建筑光伏一体化应用项目总容量129.6千瓦，预计年发电量15.3万度，是北京2022年冬奥会延庆赛区首个建筑光伏一体化应用项目。

项目将黑色单晶硅双玻组件作为天窗建材的一部分，安装于新闻媒体大厅上空64个方形天窗外，结合天窗自身的倾角设计，实现了建筑采光和光伏发电的双重功能。相关光伏发电设施采用自发自用、余电上网的运行方式，以1路0.4kV电压等级接入山地新闻中心低压配电系统。

建筑光伏一体化是近年来技术创新较快、市场前景广阔的可再生能源应用形式之一，具有应用场景多样、与建筑结合度高等特点，能够与城市发展充分融合。

发改君了解到，按照年均发电量折算，项目每年大约可节省标煤40.8吨，二氧化碳减排36.7吨，节能减排效果显著~

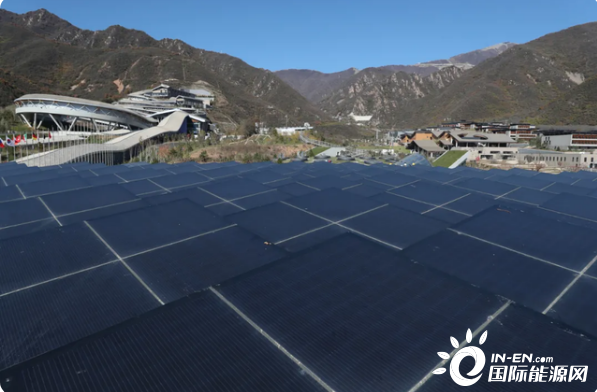

新闻中心光伏系统安装位置

四项创新让TA与众不同

从技术应用和设计细节上看，项目不同于以往常规分布式屋顶光伏系统，在设计实施方面实现了四项创新——

新技术与现代感完美融合

光伏组件设置于屋顶天窗上，作为天窗建材的一部分，充分体现了光伏建筑一体化系统的设计理念。天窗为侧进光方式，光伏组件为黑色无框设计，每4块组件拼接安装于1个天窗上，如同黑色玻璃幕墙放置于天窗上空，使山地新闻中心充满现代感、科技感，实现了光伏发电和建筑景观的结合。

定制化大尺寸组件

项目的光伏组件全部为特殊定制产品，采用双玻无边框设计，前后两片6mm超白玻璃，并加入一层黑色胶片，在满足当地层压雪压承载要求的同时，也保障了建筑的采光和美观，提升了光伏组件的运行效率。

“串并联”电气系统

光伏组件的串并联设计是项目光伏电气系统设计的重点，可以保证更高的系统效率。这一创新尝试为光伏系统在复杂安装条件下的电气设计提供了示范。

藏在暗处的光伏支架

传统光伏支架是由支撑钢架及配重混凝土支墩组成的，外形笨重，没有设计感。项目采用新型安装形式，创新地将钢架包裹在天窗内，组件重量由天窗龙骨支撑，同时对光伏发电玻璃组件进行悬挑安装，使得光伏系统外观更加轻盈，颜色统一，造型美观。

山地新闻中心建筑光伏一体化应用项目

融合现代化建筑设计

实现光伏发电创新应用

项目为延庆赛区

新添了一张环保名片

也为绿色办奥做出了一份贡献

下一步

北京市发改委还将在此基础上

加快研究推动建筑光伏一体化技术

在更广泛的领域落地应用
