【华阳丨电站·技术】发电量提升之方阵遮挡

--这样做让光伏电站发电量猛增20%

光伏电站的收益和系统的发电量密切相关，如何让光伏电站能多发一些电，是光伏从业的技术专家所一直孜孜不倦攻克的堡垒。影响光伏发电的因素有很多，主要包括：

·1、太阳辐射量

·2、组件安装角度

·3、逆变器容量配比

·4、组件串并联失配损失

·5、方阵遮挡和组件表面异物遮挡

·6、温度特性

·7、组件的装机容量和功率衰减

·8、线路损失

·9、逆变器效率

·10、设备运行稳定性

·11、运行维护

·12、电网消纳

接下来，华阳检测将和大家一起详细分析上面各项因素对发电量的影响，限于篇幅，在本文中，仅讨论方阵遮挡对发电量的影响。

光伏电站中组件有两种排布方式：横排和竖排，横排是组件长边与东西方向平行（见图1），竖排则是短边与东西方向平行（见图2），关于采用横排还是竖排根据不同情况两者各有考虑。对于组件发电量，到底那种排布方式更合理呢?

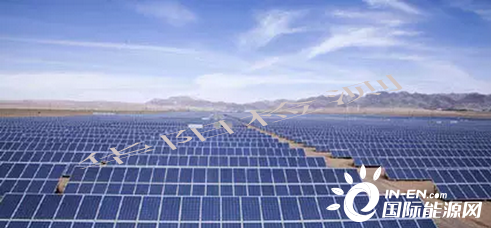

图1、组件横排安装

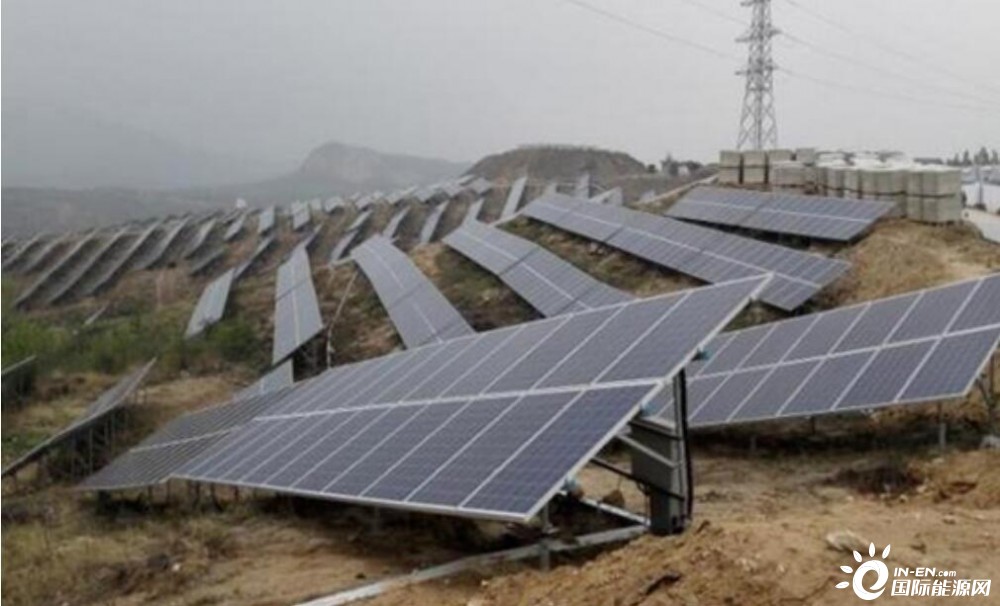

图2、组件竖排安装

在光伏组件都有旁路二极管，其作用是当电池片出现问题（如不均为遮挡、热斑效应等）不能正常发电时，起旁路作用，让其它电池片所产生的电流从二极管流出，使太阳能发电系统继续发电，不会因为某一片电池片出现问题而产生发电电路不通的情况。下图是常规组件的电路示意图：

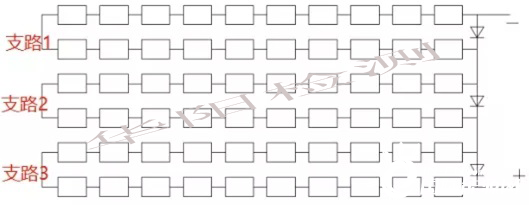

图3、 电路示意图一

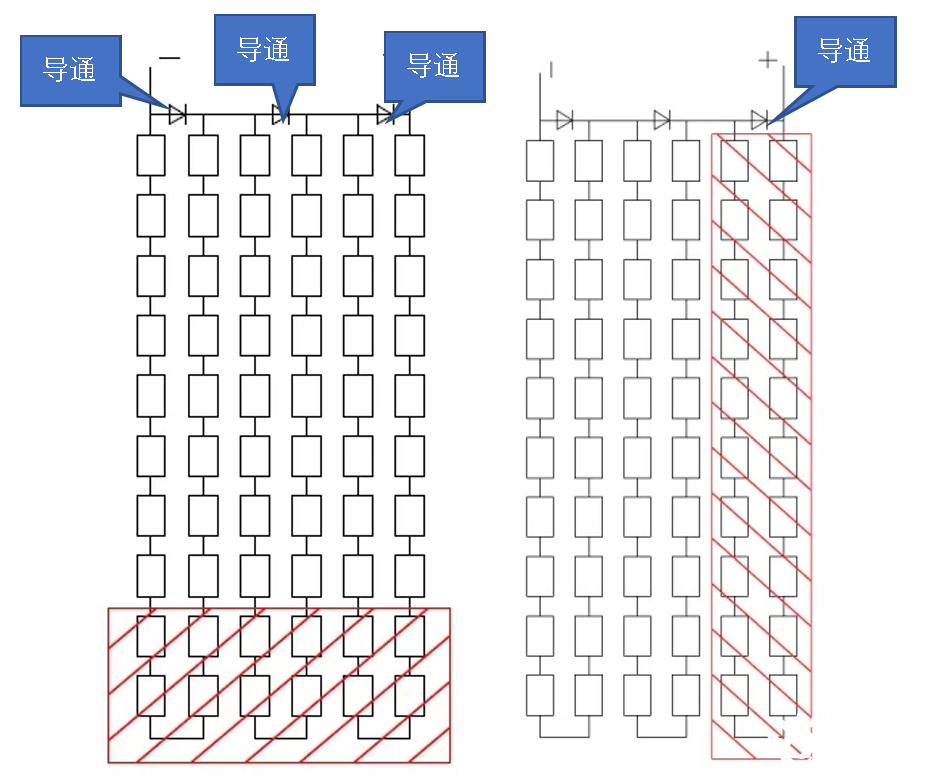

图4、电路示意图二

根据光伏组件电路图的发电原理可以看出，完整遮挡一排短边时，三个支路的旁路二极管均正向导通，组件几乎没有功率输出；而完全遮挡住一排长边时，被遮挡串所对应的旁路二极管正向导通，其他两个支路可以正常输出功率。

案例一：

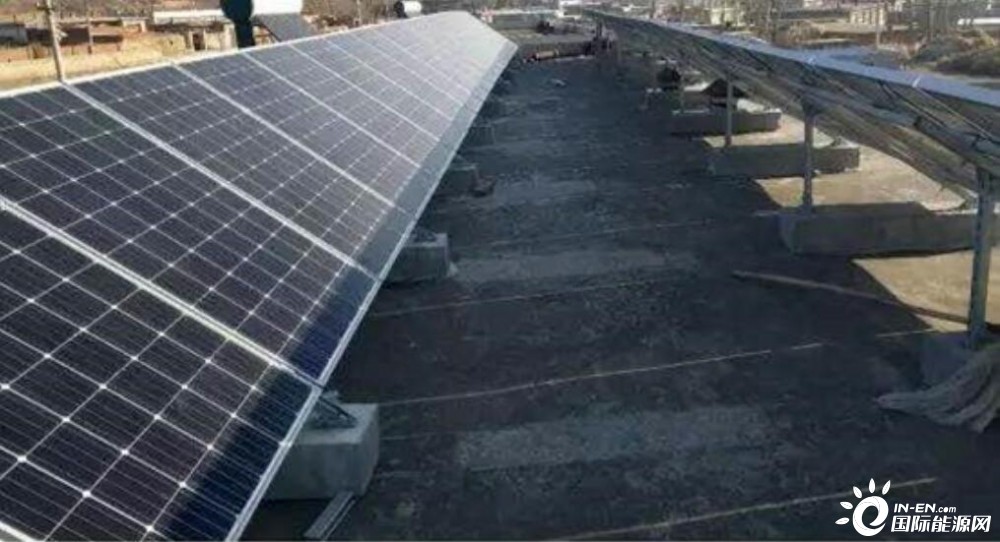

图五、组件下半部分被全天遮挡

河北某户安装的20千瓦光伏电站，后排组件下半部分全天被前排组件遮挡，实测后排组件损失发电量约90%。

案例二：

山东新泰某山地电站，由于地势原因，方阵之间存在遮挡，导致被遮挡的方阵电量损失约20%。

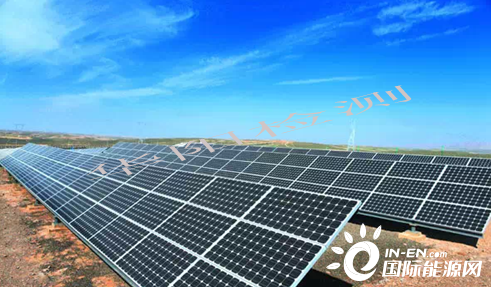

图六、方阵高差导致阴影遮挡

【结论】：

1）无论是横向遮挡还是竖向遮挡，对发电量的影响都非常巨大；

2）对于电站发电量来说，究竟选择横排还是竖排安装，华阳检测的建议是：如果因为较小，前后排间距较小导致无法避免前后排遮挡时，光伏组件采用横向排布，可以有效减少阴影遮挡造成的发电量损失；如果场地内高低落差较大，左右方阵之间存在遮挡时，光伏组件采用竖向排布，可以有效减少遮挡造成的发电量损失；采用合适的组件安装方式，发电量能提升20%以上。

3）无论是横向还是竖向安装的组件，都要注意最下面一排电池片位置的泥带遮挡，排水除泥非常重要。
