再登Nature！尚柔首席科学家李耀文教授团队攻克钙钛矿界面稳定性难题

2026年7月22日，尚柔首席科学家、苏大-尚柔光伏创新研究院院长、苏州大学李耀文教授/陈先凯教授&东南大学张天恺教授的最新科研成果发表于国际顶刊《Nature》。该研究攻克了制约钙钛矿太阳能电池产业化的核心难题，为高效、超稳定、可规模化的钙钛矿器件研发提供了全新技术路径。

图1.通讯作者：苏州大学李耀文&陈先凯&东南大学张天恺

长期以来，自组装单分子层（SAM）是提升钙钛矿电池效率的关键技术，但传统分子锚固强度不足，在高温、光照、冷热交替工况下极易发生脱附，导致器件载流子抽取能力衰减、稳定性大幅下滑，成为行业共性技术瓶颈。

针对该痛点，团队创新设计D-A-D电子共振分子结构（FMTPA-CPA），利用分子内电子共振效应提升锚固基团负电荷密度，显著强化膦酸基团与ITO基底的共价结合能力，从根源解决SAM层脱附问题。同时，电子离域效应有效优化界面电荷传输、降低非辐射复合，实现效率与稳定性双向突破。

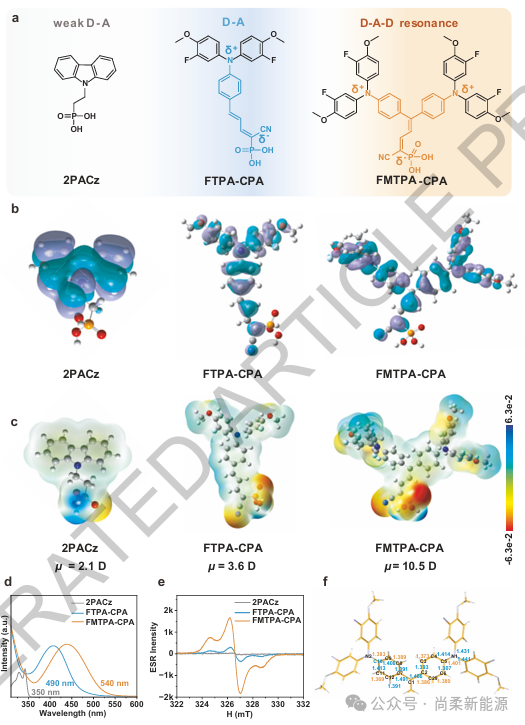

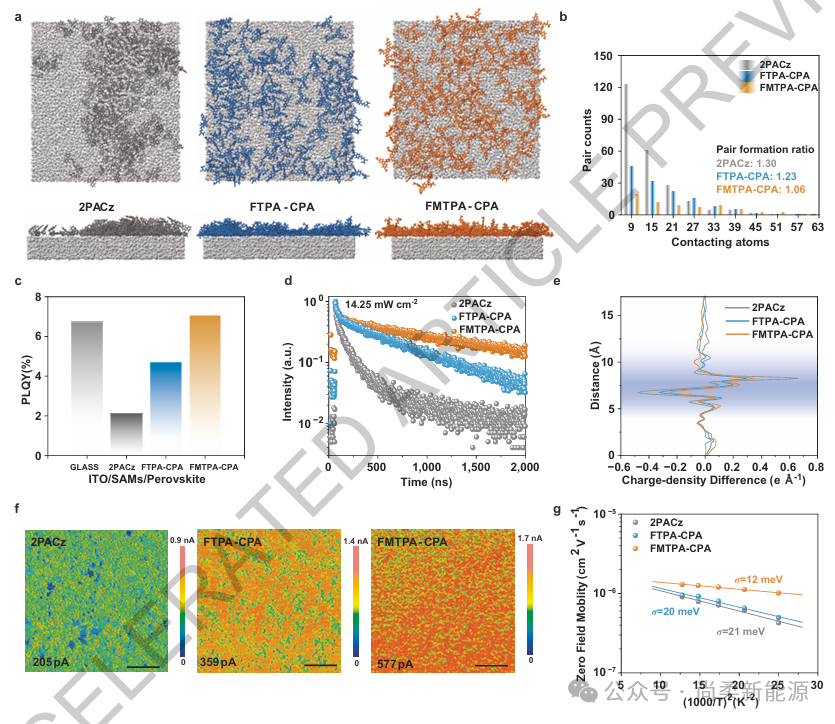

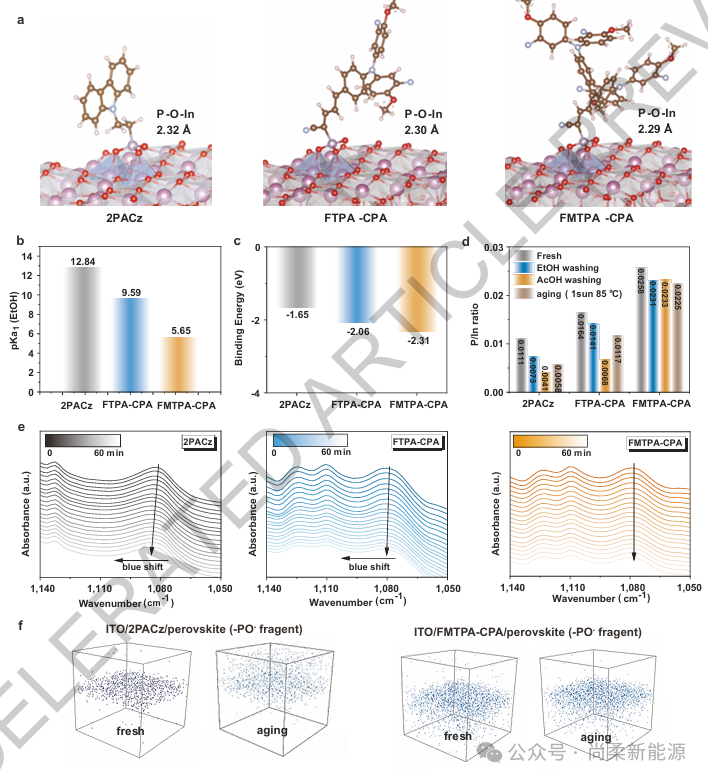

图2-图5.D-A-D 型自组装单分子层

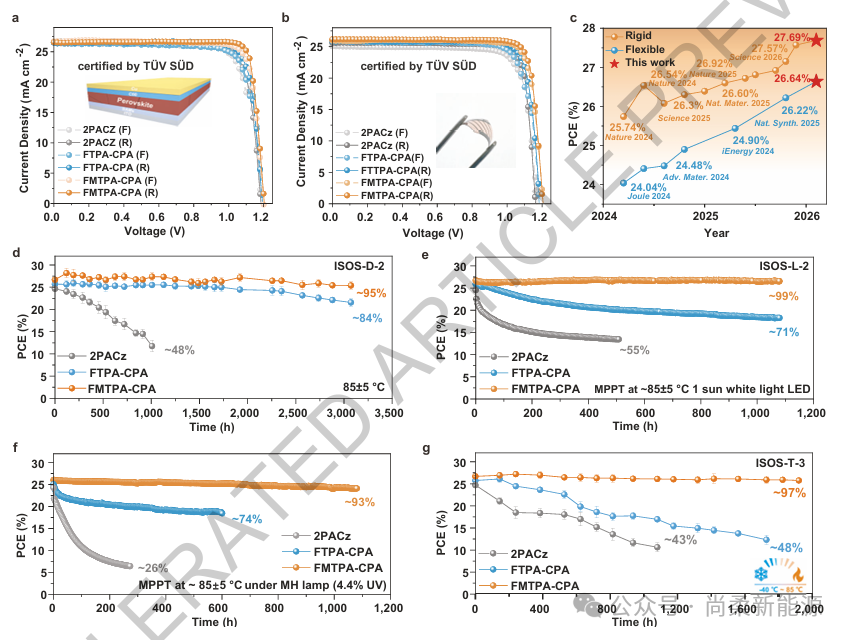

经第三方权威认证，该技术刚性小面积器件认证效率达27.69%，柔性器件效率高达26.64%，15.64 cm²大面积模组效率突破23.63%。在严苛稳定性测试中，器件高温光照1080小时仍保有93%以上初始效率，720次-40℃至85℃极端冷热循环后效率保留率超98%，环境适配能力极强。

图6.TÜV SÜD为基于 FMTPA-CPA 制备的小面积柔性器件（有效面积 0.063 cm²）出具的认证报告

该成果拥有极高产业化转化潜力。目前尚柔已布局消费电子、户外装备、智能家居、太空光伏等多条赛道。本次开发的共振型SAM分子体系同时适配刚性、柔性基底，能够改善器件长期服役稳定性，解决户外温差、紫外辐照等复杂工况下电池快速衰减痛点，为各产品性能升级提供核心技术支撑。

图7.尚柔柔性钙钛矿折叠充电板

本次顶刊突破，亦是尚柔科研实力的再度印证。此前，公司创始人李永舫院士团队已率先发表《Nature》原创成果。短时间内连续两篇国际顶刊，充分彰显尚柔在柔性钙钛矿赛道顶尖、稳定、持续的原创研发能力。

长期深耕源头创新、攻坚底层技术，是尚柔独有的核心竞争优势。公司现已自主掌握柔性钙钛矿领域分子设计、界面调控等关键技术，具备行业稀缺的持续原始创新能力，构筑起业内难以复制的技术壁垒。未来，尚柔将依托苏大-尚柔光伏创新研究院产学研平台，持续推进新技术的中试迭代与工艺优化，加速前沿科研成果产业化落地，持续领跑柔性钙钛矿高质量商业化发展。

图8.尚柔柔性钙钛矿太阳能电池组件
